Philips Capella Reverbeo B7X14A

Innenansicht

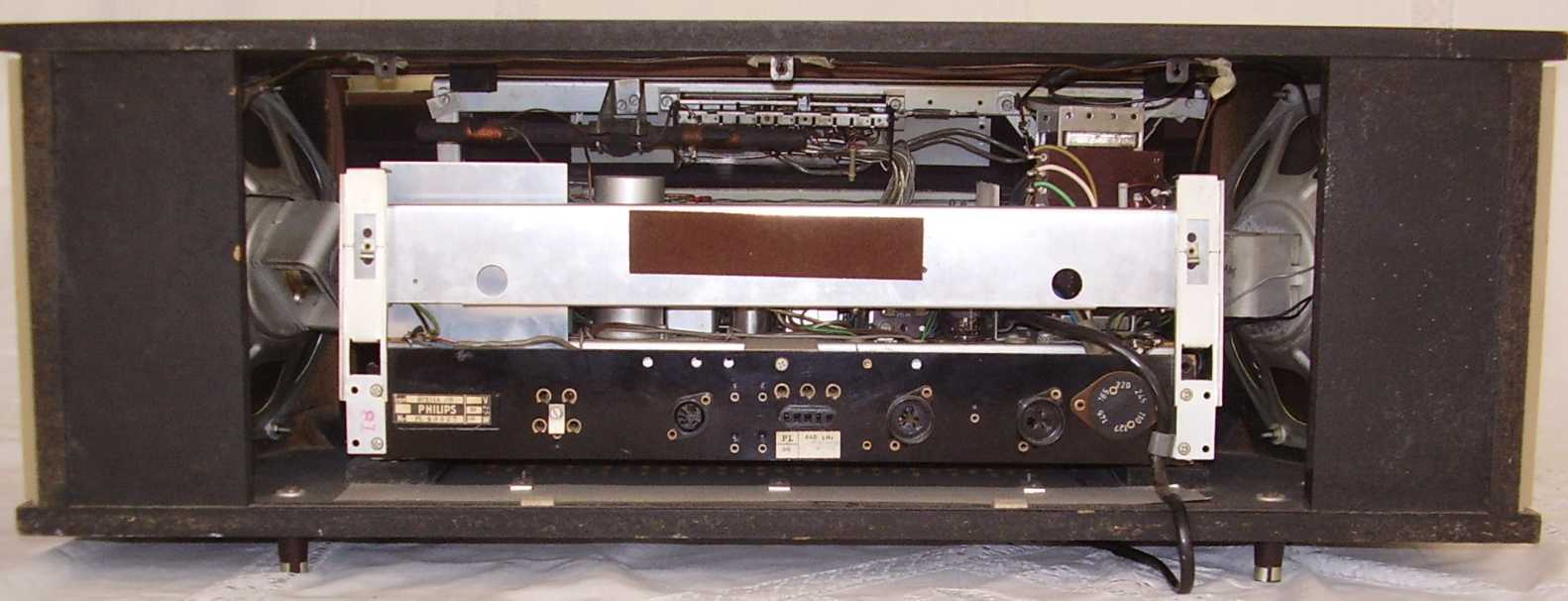

In dieser Ansicht ist die Halleinrichtung sehr schön zu sehen. Im querlaufenden Aluminiumgehäuse sind freischwingende Spiralfedern mit je einem auslösenden und einem abtastenden Magneten installiert. Aus der Laufzeit des NF-Signales über die Federn ergibt sich die zeitliche Verzögerung des Halls

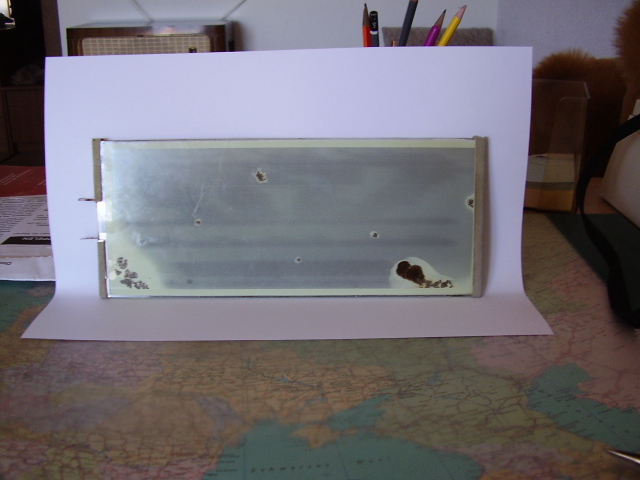

Hier ist die ausgebrannte originale Skalenbeleuchtung zu sehen

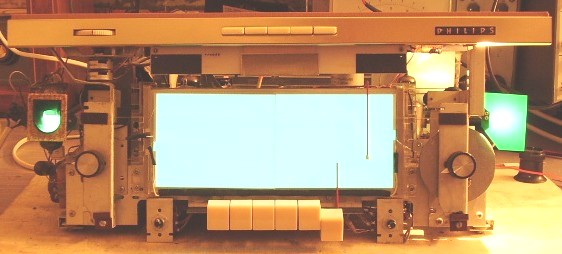

Die nach den untenstehenden Hinweisen neu aufgebaute Skala funktioniert wunderbar

Details zur Instandsetzung

Zustand nach dem Kauf

Äusserlich recht guter Zustand, aber im Detail und innen total verschmutz, millimeterdicke Sand- und Staubschicht überall, alle Tasten schmutzig. Die Nachhalleinheit ist mechanisch und elektrisch von der Halterung abgerissen (keine Transportsicherung aktiviert). Der magische Fächer EM80 sehr stark verbraucht, eine Endröhre EL84 hat Luft gezogen, nicht mehr brauchbar. Alle Dämpfungsgummis zerbröselt. Die Skalenbeleuchtung (Plasma Leuchte) zum Teil defekt, hat Durchschläge. Die zusätzliche Beleuchtungslampe auch defekt.

Reparaturen

Erstmals das ganze Radio total zerlegt und Alles gereinigt. Eine neue Endröhre EL84 eingesetzt, die Nachhall (Reverbeo) Einheit repariert (abgerissene Drähte). Die Skalenbeleuchtung ist nicht mehr zu beschaffen, muss komplett neu angefertigt werden. Die zweite Skalenlampe ersetzt. Die Anzeigeröhre EM80 ersetzt.

Der erste Funktionstest ergab dann keine schweren Mängel, trotzdem gibt es noch viel Detailarbeit.

Skalenbeleuchtung: Da die originale Leuchtfolie defekt ist (Durchläge und praktisch kein Leuchten mehr), wurde eine neue Elektrolumineszenz Folie angefertigt aus zwei Stk. Leuchtfolien Nr. 184057-62 von Conrad Electronic mit den Massen 112x85mm. An der Frontseite die Versiegelung bündig bis zur Leuchtschicht exakt abgeschnitten, damit beide Folien lückenlos ohne Spalt gegengleich passen. Ergibt eine totale Leuchtfläche von 220x85mm, welche genau auf die original Glasplatte passt. Noch die Schnittkanten mit dünnem transparenten Scotchlite isoliert und mittels dünnem Doppelklebeband auf die originale Skalenbeleuchtungsplatte geklebt. Beide Folien in Serie geschaltet und an die originale Speisung 300V/50Hz angeschlossen. Funktioniert einwandfrei !

Am 21. November 2005 zusammengebaut und ist seither betriebsbereit !
