Sondyna Resonar von 1955:

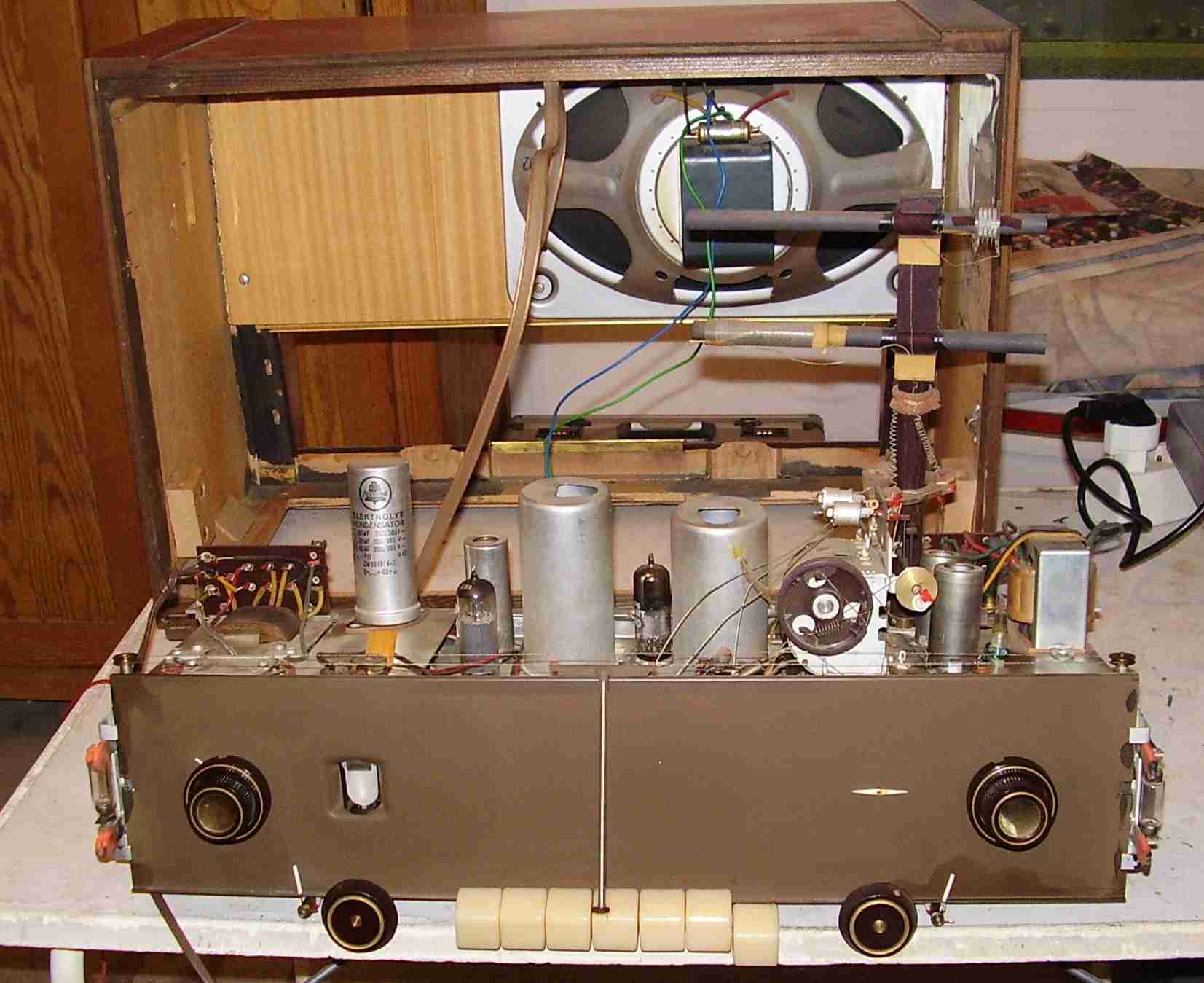

musste erst mal zerlegt und gereinigt werden

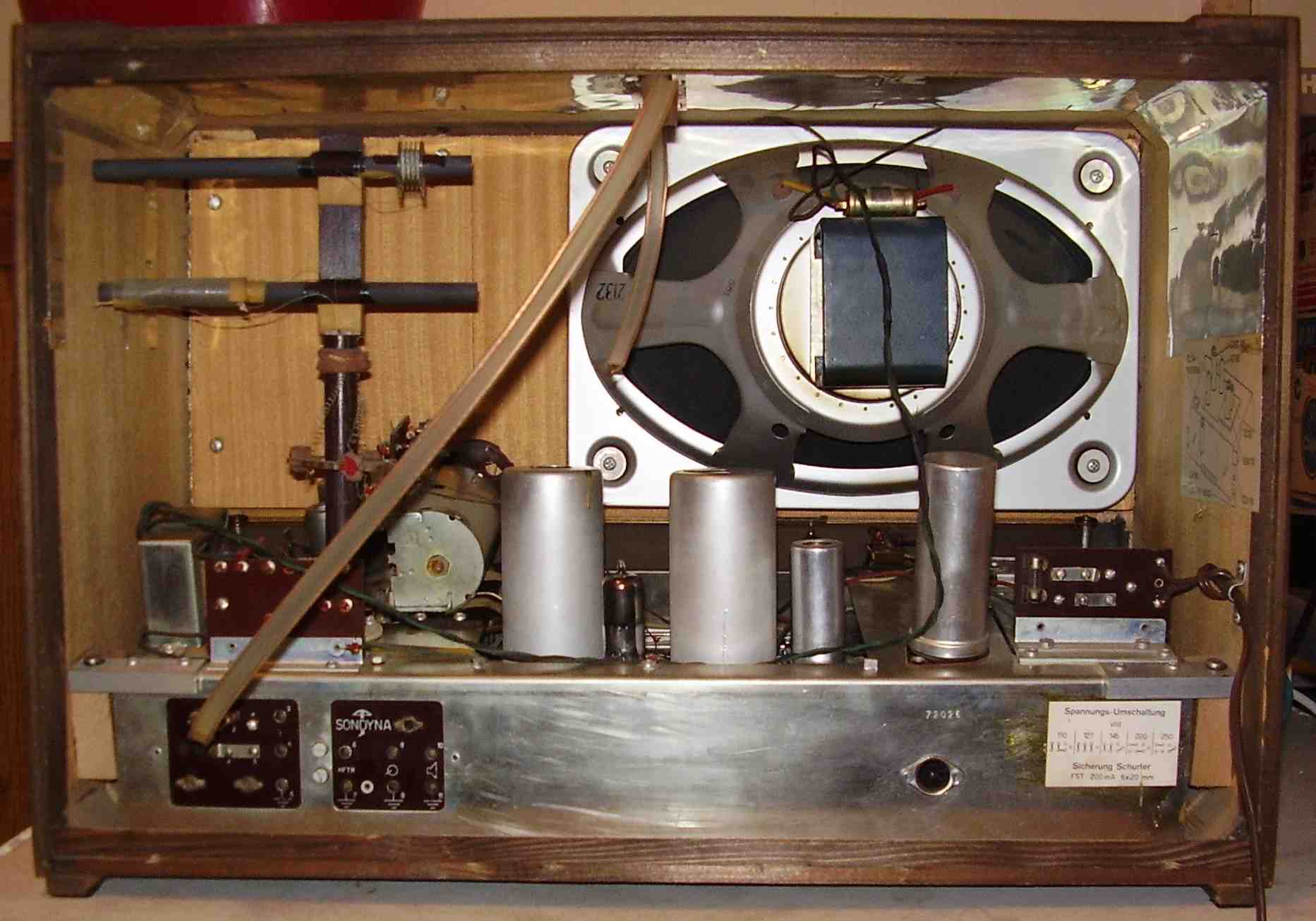

 mit einem etwas eigenwilligen konstruktiven Aufbau

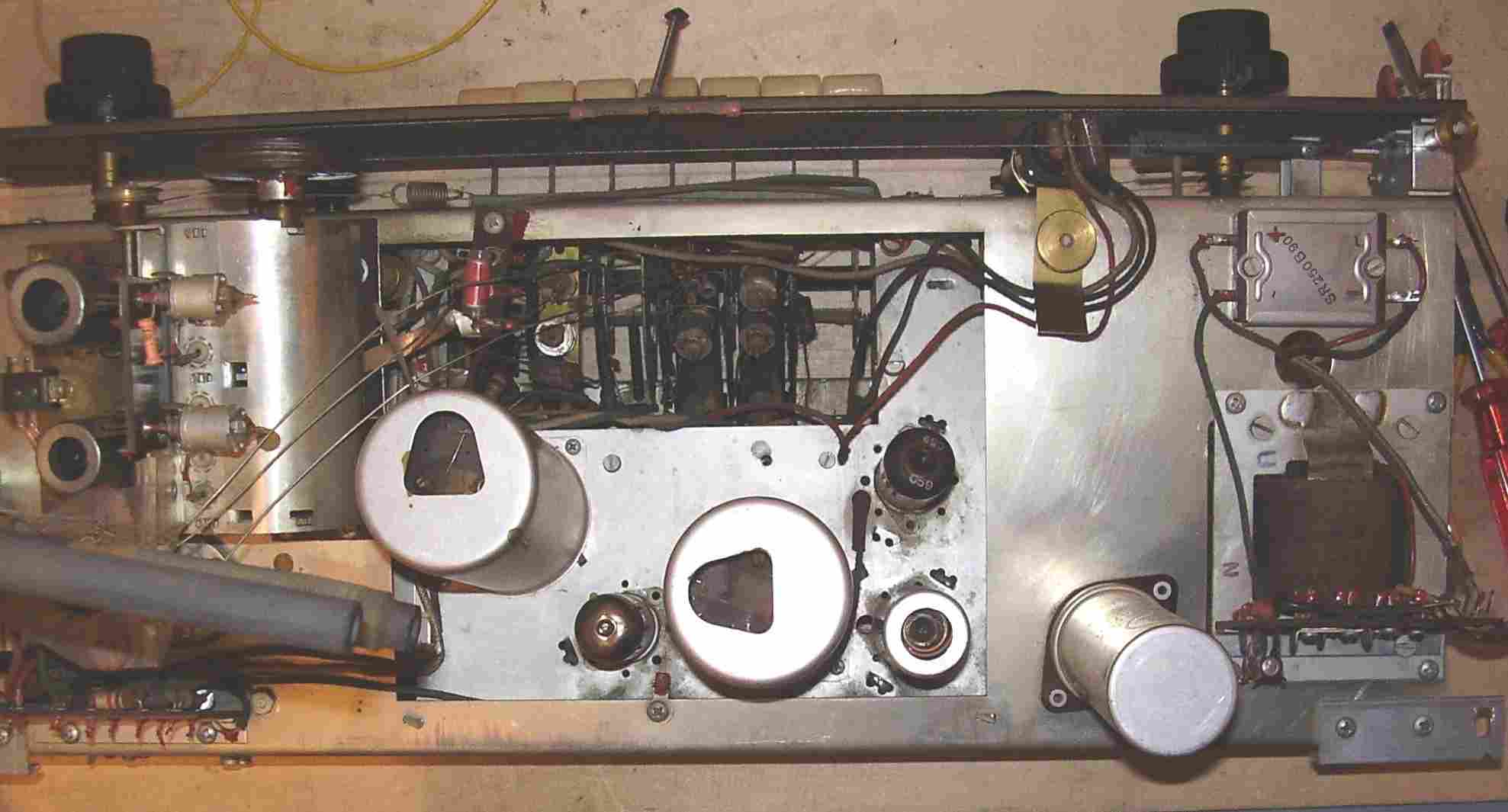

deutet auf kleine, handwerklich ausgerichtete Serie hin

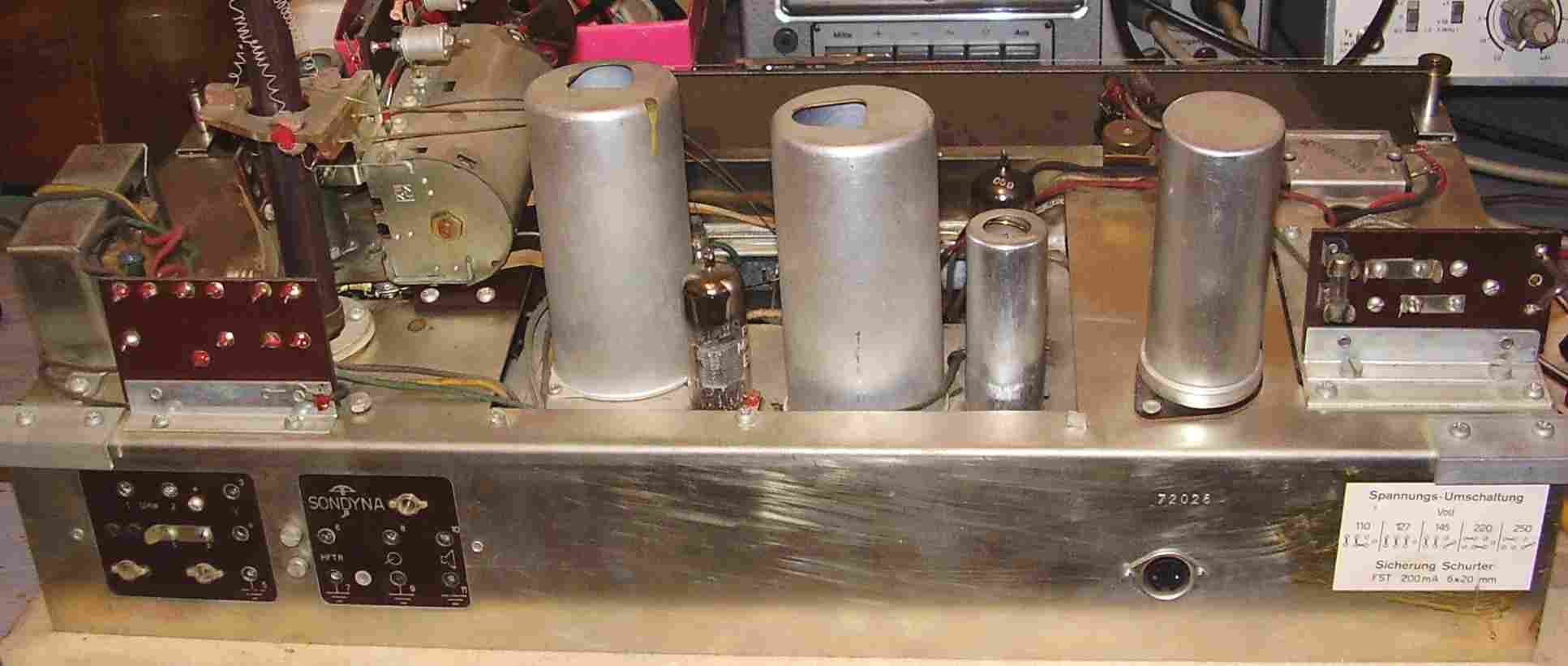

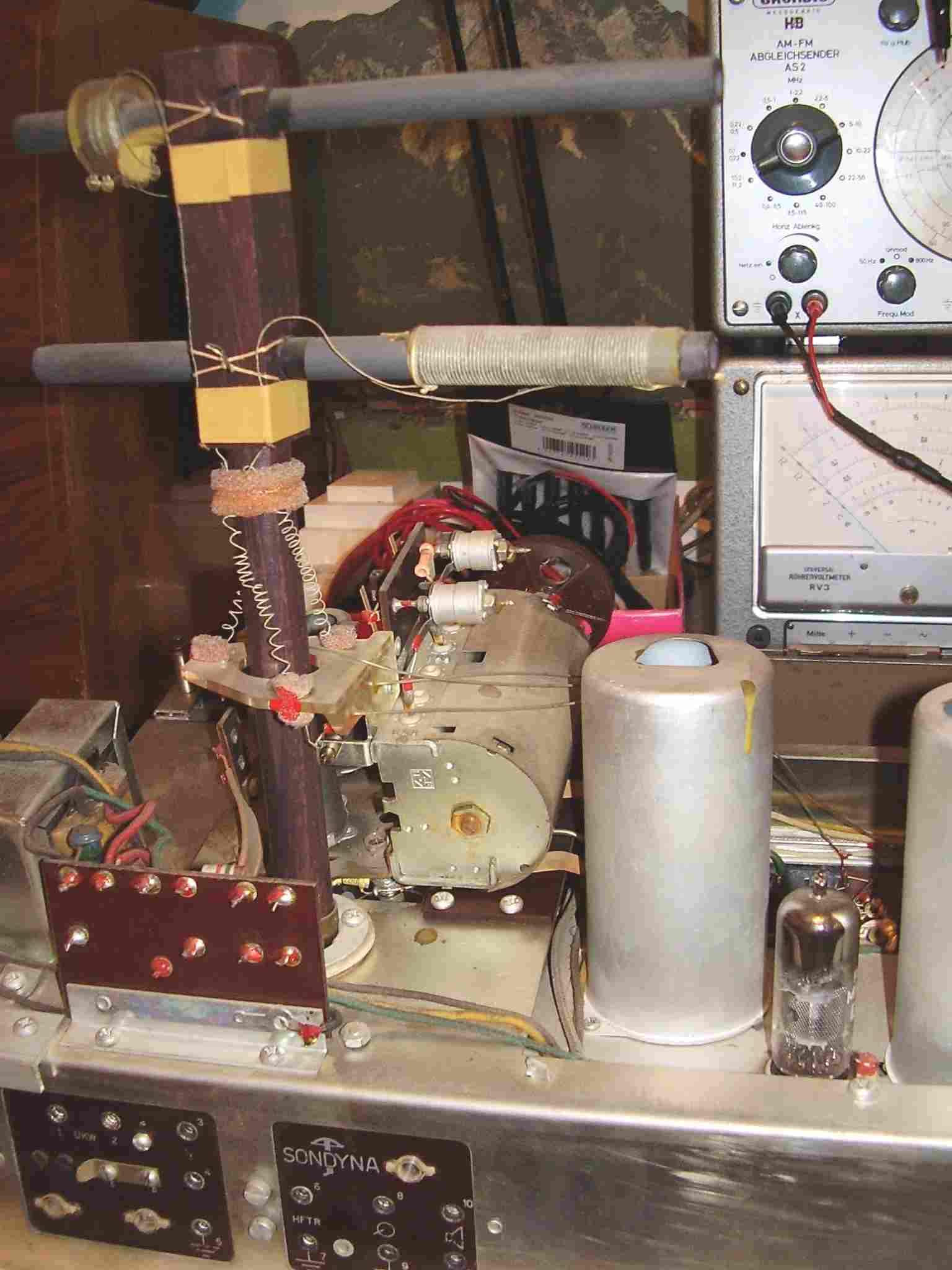

trotzdem gibt es noch einige Detailarbeiten, bis Alles wieder perfekt spielt

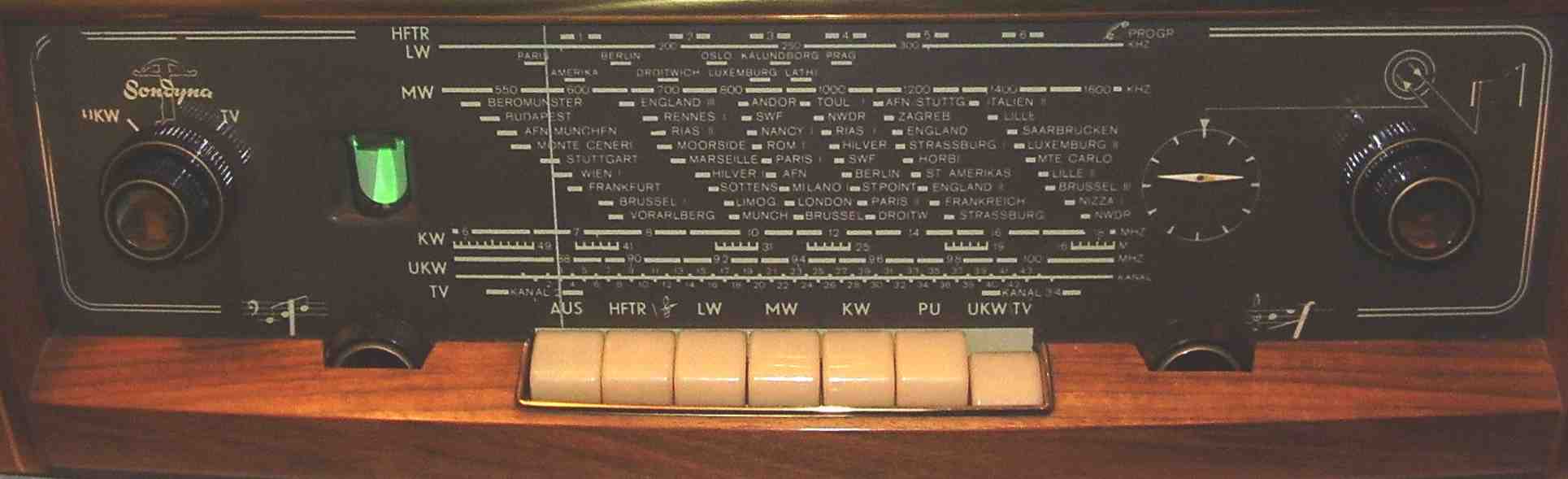

Nachdem der magische Fächer EM80 und eine falsche Röhre (EF80) in der ZF-Stufe durch eine EF85 ersetzt wurde, konnte Alles wieder zusammengebaut werden.

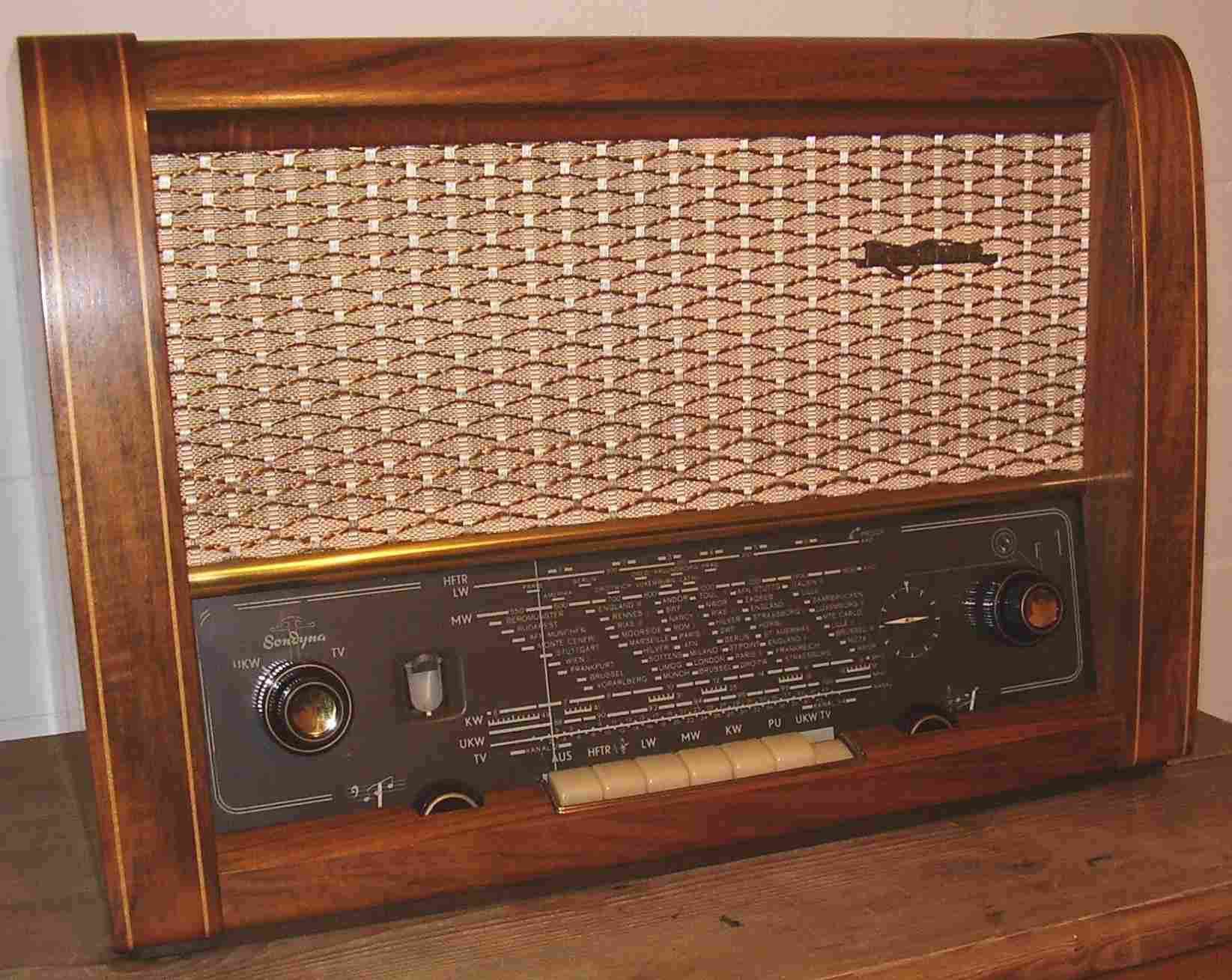

sieht ganz manierlich aus und hat auch den ersten Dauertest überstanden

Details zur Instandsetzung

Zustand nach dem Kauf

Das Gerät präsentiert sich von Aussen in einem praktisch neuwertigen Zustand, Gehäuse und Chassis normal verschmutzt. Nachträglich wurde im Chassis ein zusätzlicher Toneingang (Diodenbuchse) eingebaut sowie in der Rückwand ein Schalter für den eingebauten Lautsprecher. Das Radio spielt, aber mit Problemen (bei grösseren Lautstärken schwingt sich der NF-Teil auf) und das magische Auge (EM80) leuchtet, reagiert aber nicht. Der Höhenregler lässt sich nicht bewegen.

Reparaturen

Wie üblich, wurde das Radio zerlegt und grob gereinigt. Alle Kontakte und Potentiometer mit Kontaktspray behandelt und die mechanisch beweglichen Teile wurden mit einem Gleitspray behandelt.und Dabei stellte sich heraus, dass in der ZF-Stufe eine EF80 an Stelle der EF85 verbaut ist. Ersetzt. Anzeigeröhre EM 80 ersetzt, reagiert nun korrekt. Erste Spannungsmessungen ergaben: Gleichspannung am Selengleichrichter 270 Volt, ok, Kathodenspannung EL84 6,5 Volt, ok, Gitterspannung EL 84 0Volt, ok.

Ein Funktionstest ergab dann keine Auffälligkeiten mehr. Gehäuse und Chassis fertig gereinigt und Alles wieder zusammengebaut.

Ein zweistündiger Dauertest hat das Radio erfolgreich bestanden.

Am 16. Oktober ein sechsstündiger Dauertest durchgeführt, Alles ok.

Anschliessend wurde das Radio weggestellt und wird gelegentlich benutzt.
